Unsere Kabelaufbauschächte sind speziell für den Einsatz im Gleisbau konzipiert und eignen sich optimal zur Installation unmittelbar neben oder zwischen Eisenbahngleisen.

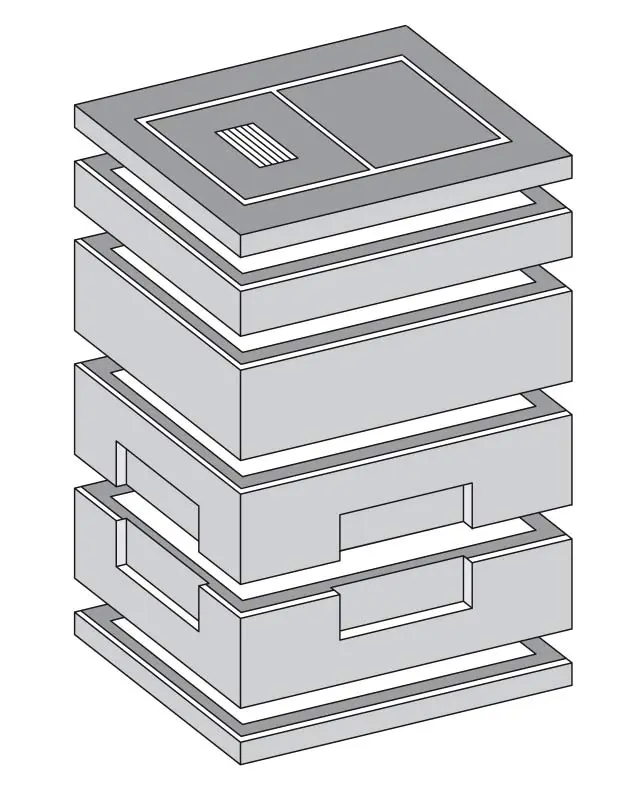

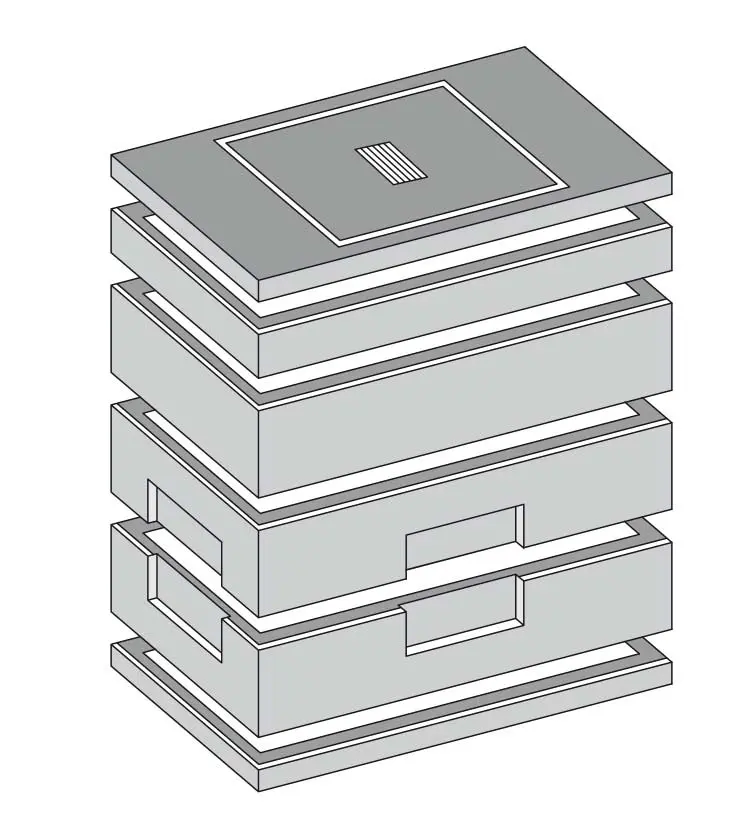

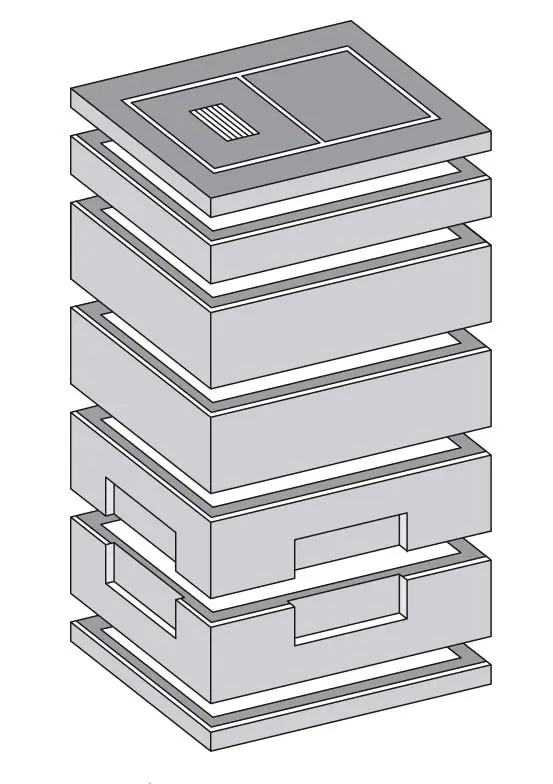

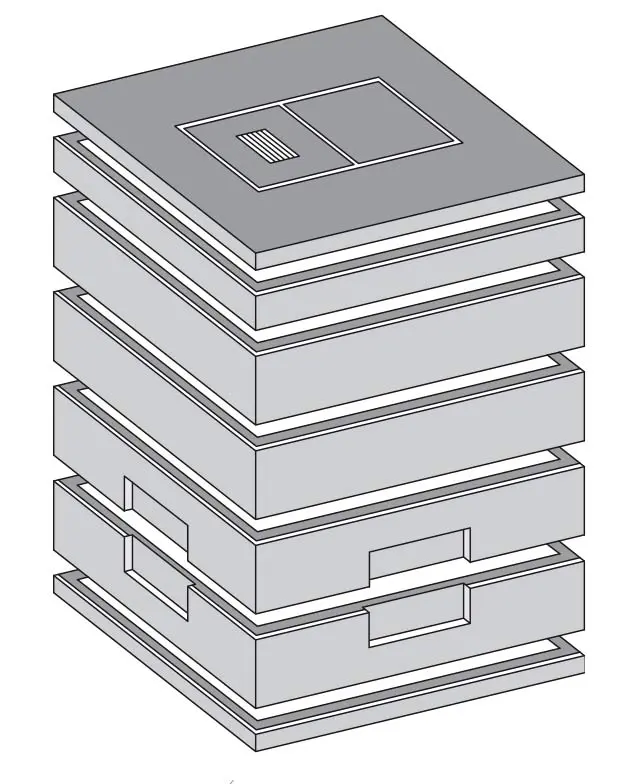

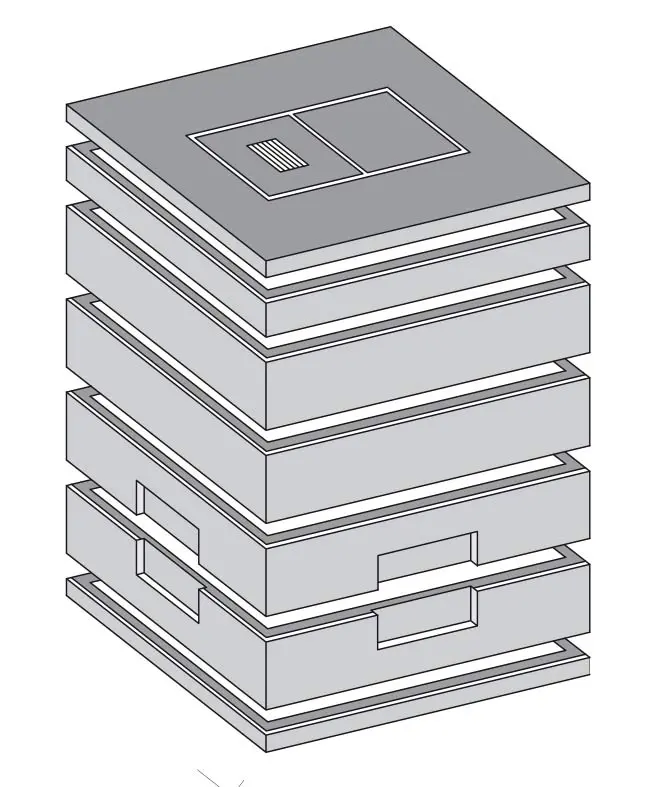

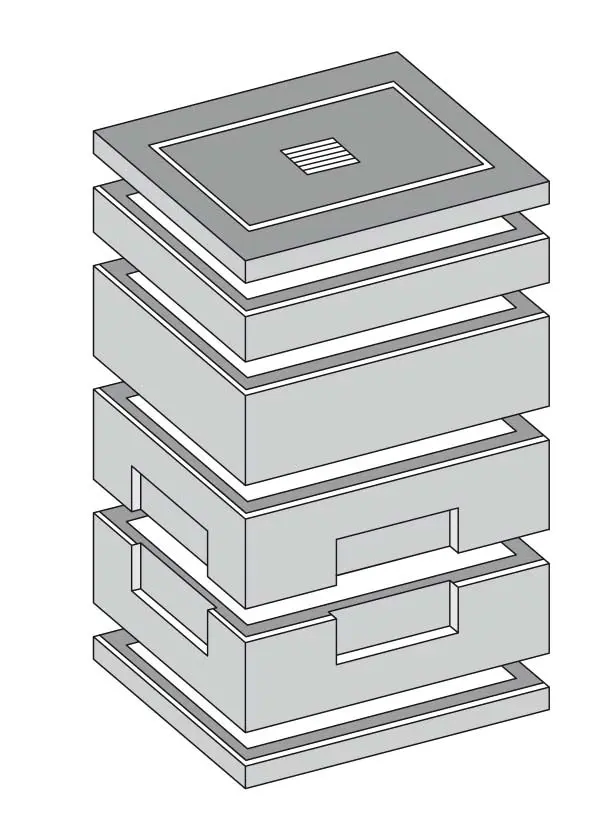

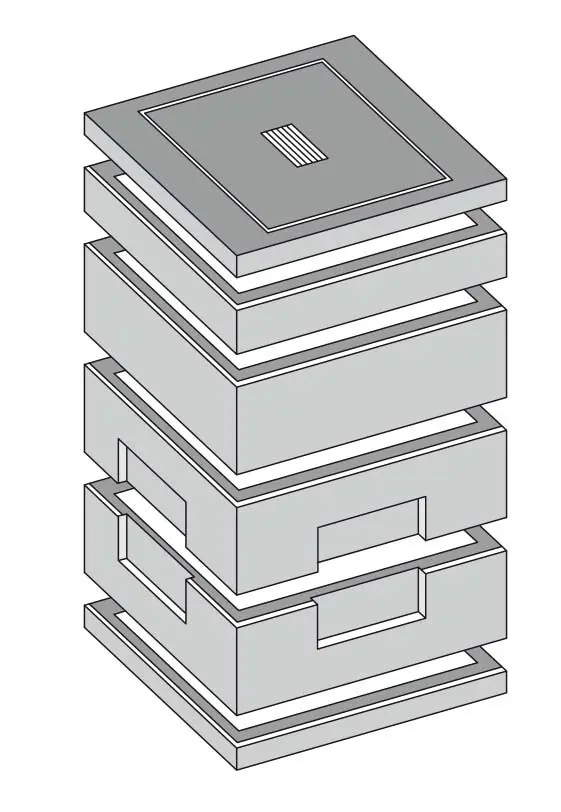

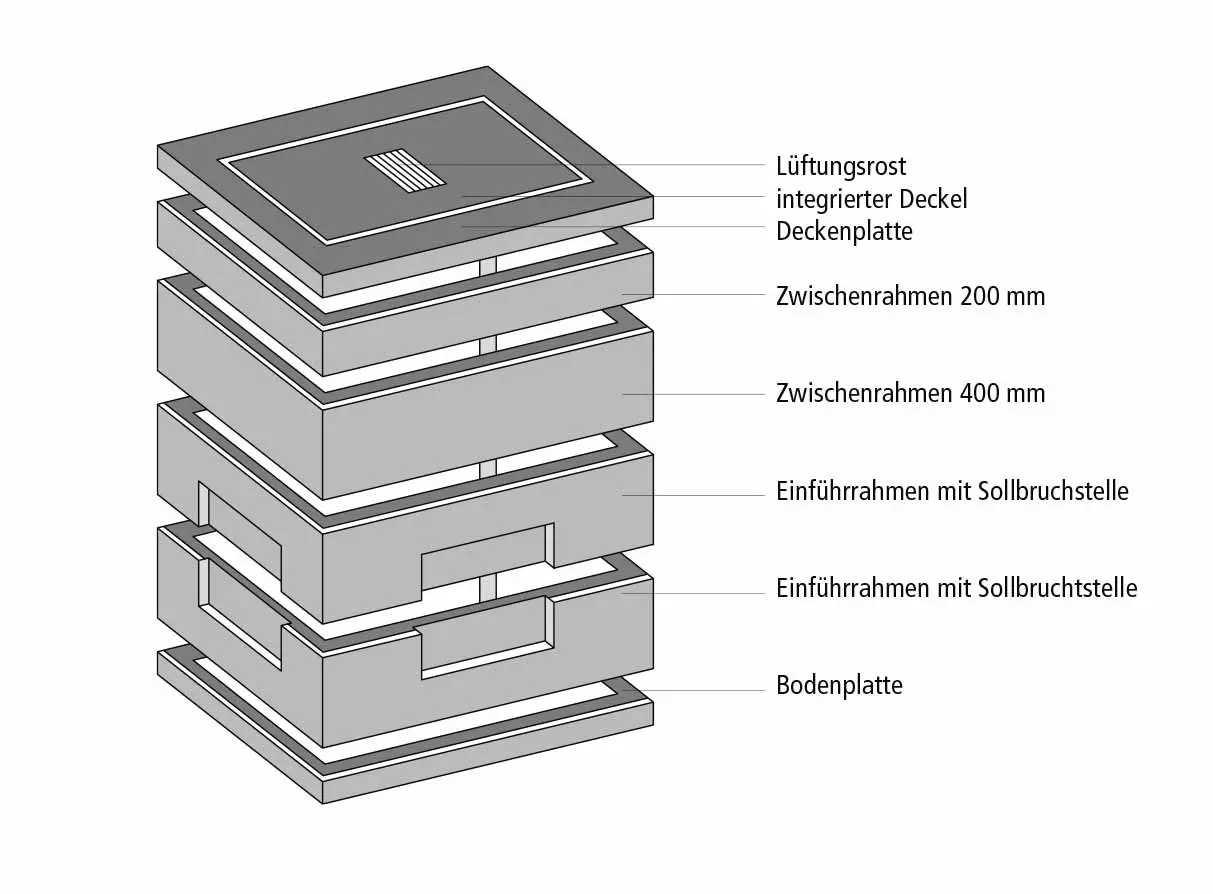

Der Aufbauschacht wird aus hochwertigem Beton der Klasse C35/45 gefertigt, was sowohl eine hohe Stabilität als auch Langlebigkeit gewährleistet. Die Montage der Einzelteile erfolgt direkt vor Ort und setzt sich aus einer einteiligen Bodenplatte, einem oder zwei Zwischenrahmen mit Sollbruchstelle sowie einer Deckenplatte zusammen.
Die Deckenplatte ist mit einer Einstiegsöffnung ausgestattet, die in den Größen 700 mm x 700 mm (mit einem Deckel) oder 1.400 mm x 700 mm (mit zwei Deckeln) verfügbar ist.

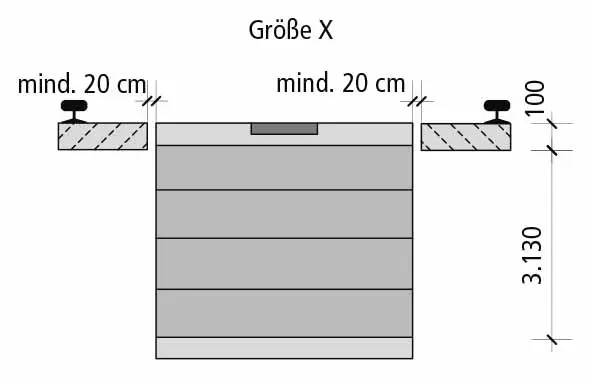

Unser Sortiment umfasst Kabelaufbauschächte I–V, sowie VII, IX, und X. Beachten Sie auch unsere –>Einbauhinweise für Kabelaufbauschächte.
Gem.. Typzulassung des EBA Nr. 2152-21 izbia/008-2101#017-(028/09-TYP) gültig bis 01.01.2015
Schachtrahmen
Decken- und Bodenplatte
| Größe | Lichte Außenmaße (mm) | Lichte Innenhöhe (max.) (mm) |
|---|---|---|
| II | 650 x 650 | 3.000 |
| III | 1.170 x 650 | 3.000 |
| IV | 900 x 800 | 3.000 |
| V | 1.450 x 800 | 2.500 |
| VII | 1.450 x 1.200 | 2.500 |
| IX | 2.000 x 1.500 | 3.130 |
| X | 2.500 x 2.000 | 3.130 |
| Belastungsklasse | Bodenplatte Stärke (mm) | Deckenplatte Stärke (mm) |
|---|---|---|
| A | 150 | 150 |
| B | 150 | 230 |
| D | 150 | 230 |

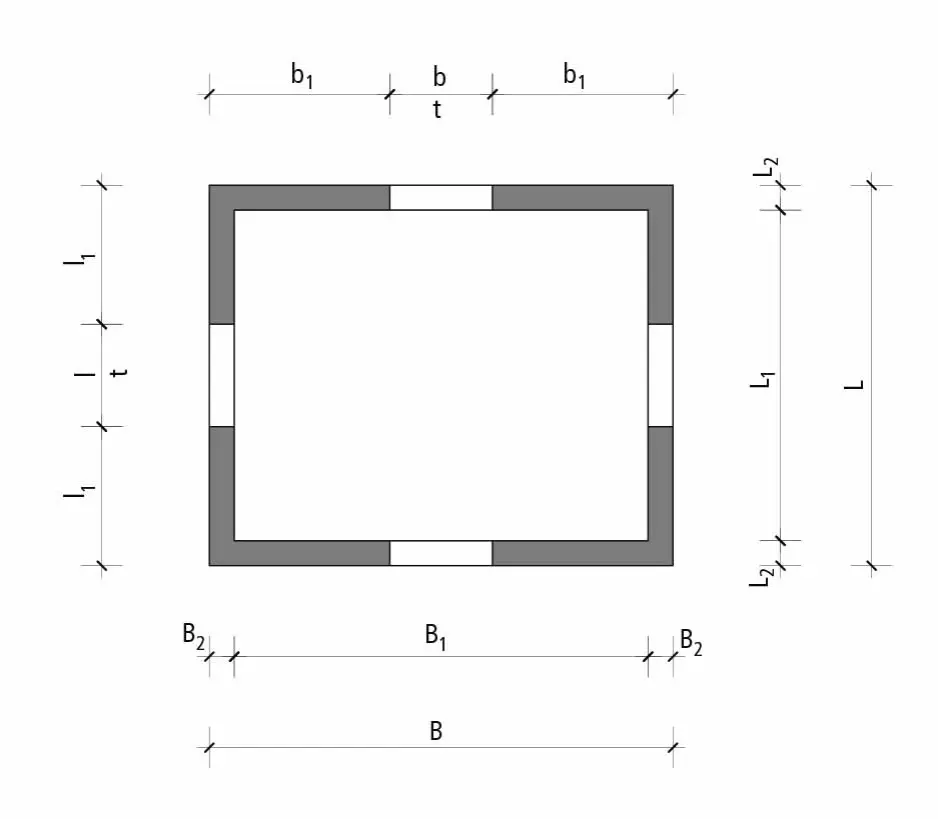

| Größe | Breiten | Längen | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| B (mm) | B1 (mm) | B2 (mm) | b/t (mm) | b1 (mm) | L (mm) | L1 (mm) | L2 (mm) | l/t (mm) | l1 (mm) |
|
| II | 850 | 650 | 100 | 340/190 | 255 | 850 | 650 | 100 | 620/190 | 115 |
| III | 1.370 | 1.170 | 100 | 340/190 | 515 | 850 | 650 | 100 | 620/190 | 115 |
| IV | 1.100 | 900 | 100 | 620/190 | 240 | 1.000 | 800 | 100 | 620/190 | 190 |
| V | 1.650 | 1.450 | 100 | 620/190 | 515 | 1.000 | 800 | 100 | 620/190 | 190 |
| VII | 1.650 | 1.450 | 100 | 620/190 | 515 | 1.400 | 1.200 | 100 | 620/190 | 390 |
| IX | 2.300 | 2.000 | 150 | 620/190 | 840 | 1.800 | 1.500 | 150 | 620/190 | 590 |
| X | 2.800 | 2.500 | 150 | 620/190 | 1.090 | 2.300 | 2.000 | 150 | 620/190 | 840 |
