Für Eisenbahnverkehr aus C35/45
Lichte Weite 1.170 mm x 650 mm, Wandstärke 100 mm
Größe der Sollbruchstelle 2x 620/190 mm und 2x 340/190 mm

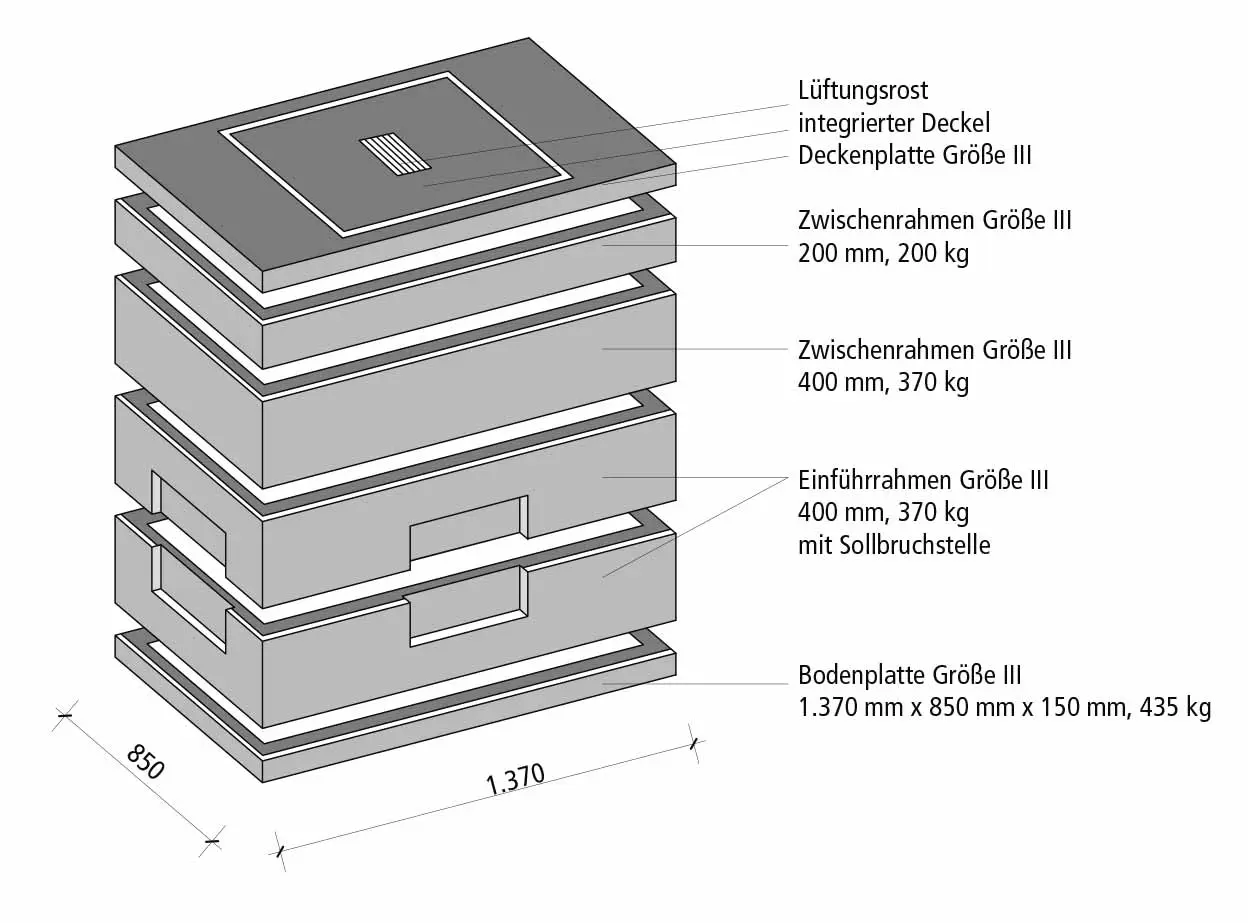

| Artikelnummer | Teil | Abmessung (mm) | Gewicht (kg) |
|---|---|---|---|
| 162 01 0201 | Bodenplatte | 1.370 x 850 x 150 | 435 |
| 122 01 0202 | Einführrahmen | 1.370 x 850 x 400 | 370 |
| 122 01 0203 | Zwischenrahmen | 1.370 x 850 x 200 | 200 |
| 122 01 0204 | Zwischenrahmen | 1.370 x 850 x 400 | 370 |
| 112 01 0205 | Deckenplatte | 1.370 x 850 x 230 | 451 |
| Deckenplatte | 1 Deckel* | |||||
|---|---|---|---|---|---|---|
| Artikelnummer | Belastungsklasse | Material | Abmessung (mm) | Gewicht (kg) | Abmessung (mm) | Gewicht (kg) |
| 112 01 0206 | A | Winkeleisen | 1.370 x 850 x 150 | 215 | 765 x 830 x 70 | 100 |
| 112 01 0207 | B | Guss | 1.370 x 850 x 230 | 353 | 765 x 830 x 70 | 128 |
| 112 01 0208 | D | Guss | 1.370 x 850 x 230 | 353 | 765 x 830 x 110 | 176 |
