Kabelaufbauschacht IV

Lichte Weite 900 mm x 800 mm

Für Eisenbahnverkehr aus C35/45
Lichte Weite 900 mm x 800 mm,Wandstärke 100 mm
Größe der Sollbruchstelle 4x 620/190 mm

Sonderausführung:

  • Deckel ohne Lüftungsrost lieferbar
  • Auf Anfrage Deckel und Deckenplatte
    für Belastungsklasse A
    mit oder ohne Flacheiseneinfassung,
    mit Gussrahmen und Gussdeckel

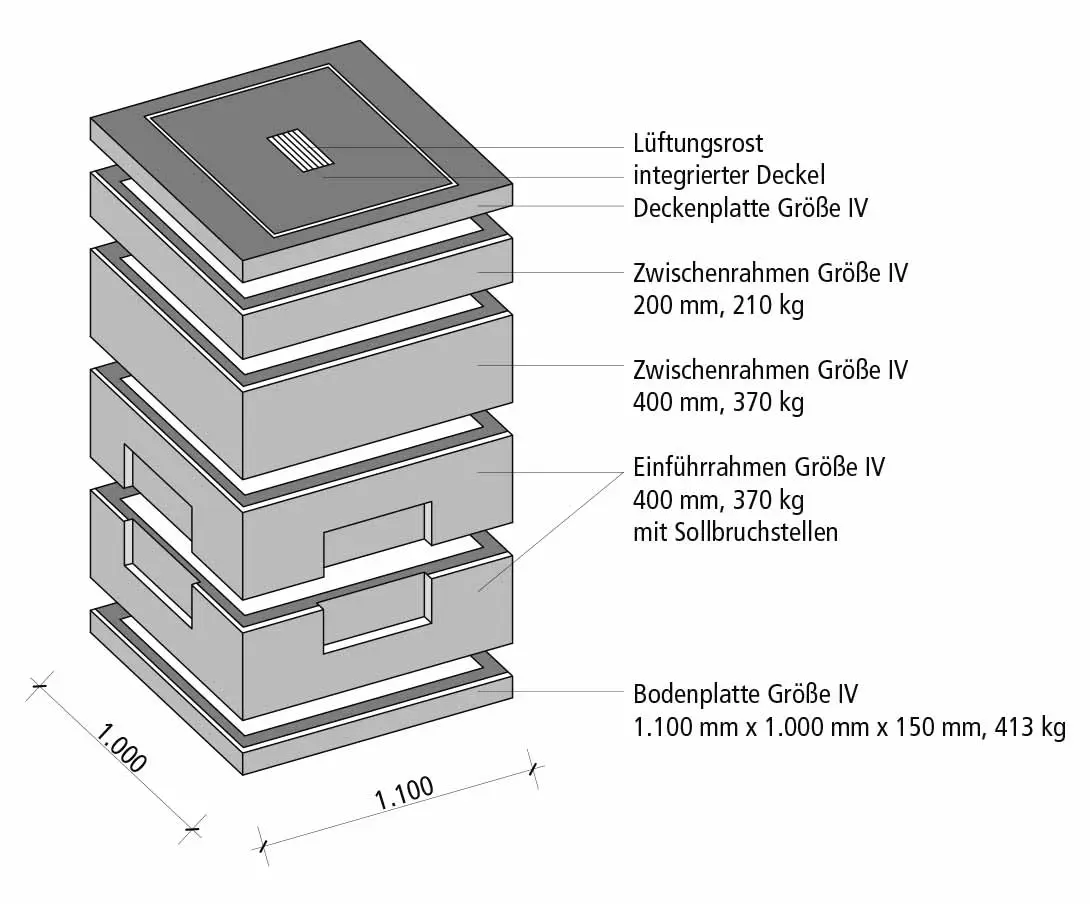

Technische Zeichnung eines Kabelaufbauschachts mit Abmessungen und Komponentenbeschreibung.

Spezifikationen Kabelaufbauschacht IV

ArtikelnummerTeilAbmessung
(mm)		Gewicht
(kg)
162 01 0301Bodenplatte1.100 x 1.000 x 150413
122 01 0302Einführrahmen1.100 x 1.000 x 400370
122 01 0303Zwischenrahmen1.100 x 1.000 x 200210
122 01 0304Zwischenrahmen1.100 x 1.000 x 400370
112 01 0305Deckenplatte1.100 x 1.000 x 230350
Deckenplatte1 Deckel*
ArtikelnummerBelastungsklasseMaterialAbmessung
(mm)		Gewicht
(kg)		Abmessung
(mm) 		Gewicht
(kg)
112 01 0306AWinkeleisen1.100 x 1.000 x 150195765 x 830 x 70 100
112 01 0307BGuss1.100 x 1.000 x 230318765 x 830 x 70 128
112 01 0308DGuss1.100 x 1.000 x 230318765 x 830 x 110 176
* lichte Einstiegsöffnung 700 mm x 700 mm
