Kabelaufbauschacht IX

Lichte Weite 2.000 mm x 1.500 mm

Für Eisenbahnverkehr aus C35/45
Lichte Weite 2.000 mm x 1.500 mm, Wandstärke 150 mm
Größe der Sollbruchstelle 4x 930/250 mm

Sonderausführung:

  • Deckel ohne Lüftungsrost lieferbar
  • Auf Anfrage Deckel und Deckenplatte
    für Belastungsklasse A
    mit oder ohne Flacheiseneinfassung,
    mit Gussrahmen und Gussdeckel

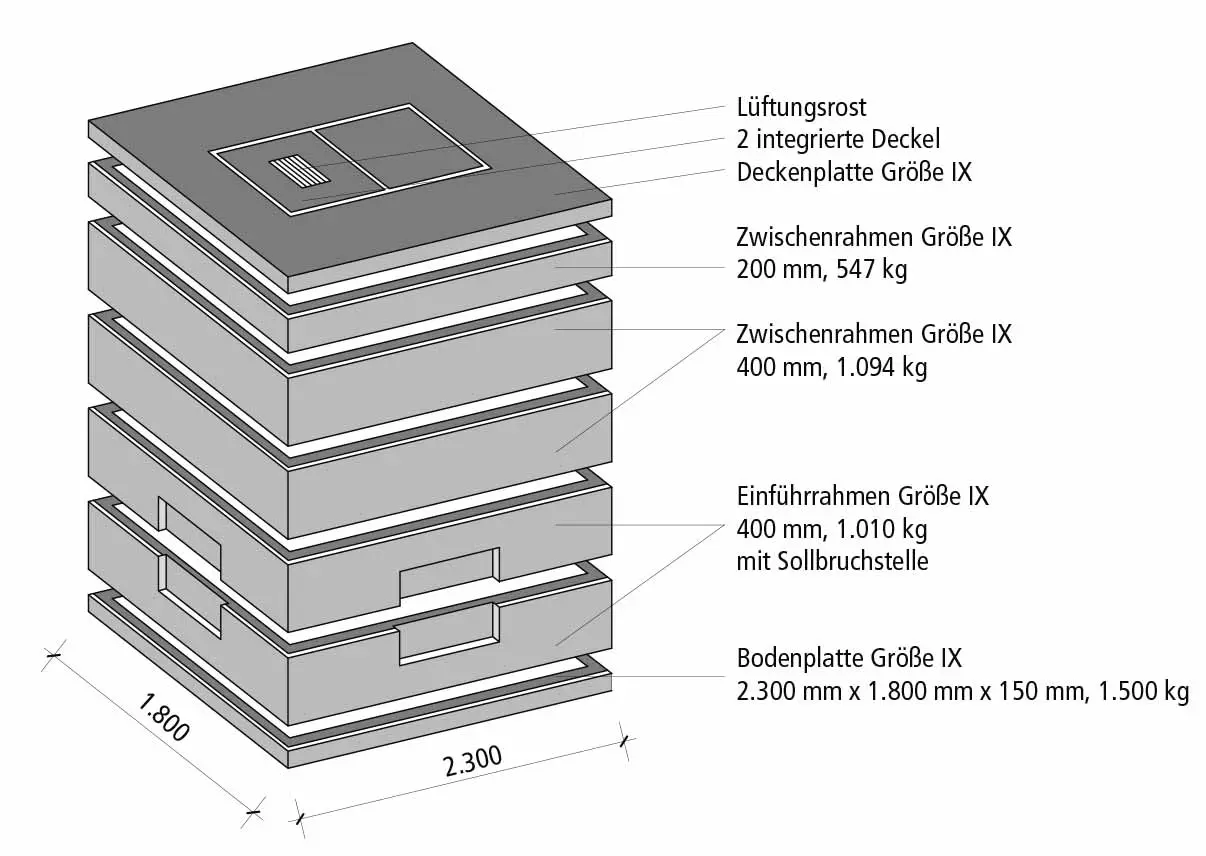

Technische Zeichnung eines Kabelaufbauschachts mit Abmessungen und Gewichtsangaben.

Spezifikationen Kabelaufbauschacht IX

ArtikelnummerTeilAbmessung
(mm)		Gewicht
(kg)
072 01 0801Bodenplatte2.300 x 1.800 x 1501.500
072 01 0802Einführrahmen2.300 x 1.800 x 4001.010
072 01 0803Zwischenrahmen2.300 x 1.800 x 200547
072 01 0804Zwischenrahmen2.300 x 1.800 x 4001.094
072 01 0805Deckenplatte2.300 x 1.800 x 2001.572
Deckenplatte2 Deckel*
ArtikelnummerBelastungsklasseMaterialAbmessung
(mm) 		Gewicht
(kg)		Abmessung
(mm) 		Gewicht/Stück
(kg)
072 01 0806AWinkeleisen2.300 x 1.800 x 120788765 x 830 x 70 80
072 01 0807BGuss2.300 x 1.800 x 2001.289765 x 830 x 70 155
072 01 0808DGuss2.300 x 1.800 x 2001.301765 x 830 x 110 230
072 01 0809A, KvZ eindeckligWinkeleisen2.300 x 1.800 x 120788765 x 830 x 70 80
072 01 0810A, KvZ zweideckligWinkeleisen2.300 x 1.800 x 120788765 x 830 x 70 80
072 01 0811B, KvZ eindeckligGuss2.300 x 1.800 x 2001.289765 x 830 x 70 155
072 01 0812B, KvZ zweideckligGuss2.300 x 1.800 x 2001.289765 x 830 x 70 155
072 01 0813D, KvZ eindeckligGuss2.300 x 1.800 x 2001.301765 x 830 x 110 230
072 01 0814D, KvZ zweideckligGuss2.300 x 1.800 x 2001.301765 x 830 x 110 230
* lichte Einstiegsöffnung 1.400 mm x 700 mm
