Kabelaufbauschacht V

Lichte Weite 1.450 mm x 800 mm

Für Eisenbahnverkehr aus C35/45
Lichte Weite 1.450 mm x 800 mm, Wandstärke 100 mm
Größe der Sollbruchstelle 4x 620/190 mm

Sonderausführung:

  • Deckel ohne Lüftungsrost lieferbar
  • Auf Anfrage Deckel und Deckenplatte
    für Belastungsklasse A
    mit oder ohne Flacheiseneinfassung,
    mit Gussrahmen und Gussdeckel

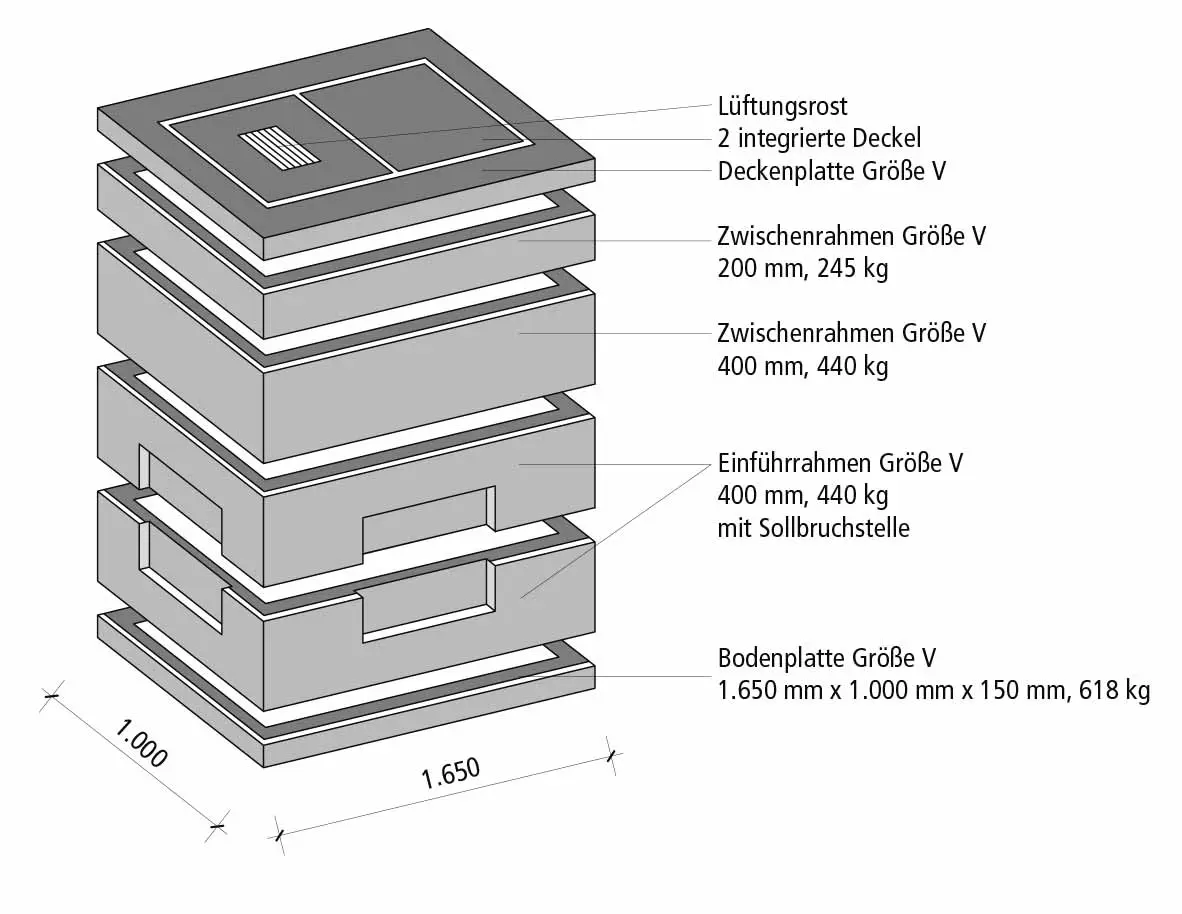

Technische Zeichnung eines Kabelaufbauschachts mit Abmessungen und Komponenten.

Spezifikationen Kabelaufbauschacht V

ArtikelnummerTeilAbmessung
(mm)		Gewicht
(kg)
162 01 0401Bodenplatte1.650 x 1.000 x 150618
122 01 0402Einführrahmen1.650 x 1.000 x 400440
122 01 0403Zwischenrahmen1.650 x 1.000 x 200245
122 01 0404Zwischenrahmen1.650 x 1.000 x 400440
112 01 0405Deckenplatte1.650 x 1.000 x 230385
Deckenplatte2 Deckel*
ArtikelnummerBelastungsklasseMaterialAbmessung
(mm)		Gewicht
(kg)		Abmessung
(mm) 		Gewicht/Stück
(kg)
112 01 0406AWinkeleisen1.650 x 1.000 x 150215765 x 830 x 70 100
112 01 0407BGuss1.650 x 1.000 x 230350765 x 830 x 70 128
112 01 0408DGuss1.650 x 1.000 x 230350765 x 800 x 110 176
112 01 0409A, KvZ eindeckligWinkeleisen1.650 x 1.000 x 150320765 x 830 x 70 100
112 01 0411B, KvZ eindeckligGuss1.650 x 1.000 x 230533765 x 830 x 70 128
112 01 0413D, KvZ eindeckligGuss1.650 x 1.000 x 230533765 x 830 x 110 176
* lichte Einstiegsöffnung 1.400 mm x 700 mm
