Kabelaufbauschacht VII

Lichte Weite 1.450 mm x 1.200 mm

Für Eisenbahnverkehr aus C35/45
Lichte Weite 1.450 mm x 1.200 mm, Wandstärke 100 mm
Größe der Sollbruchstelle 4x 620/190 mm

Sonderausführung:

  • Deckel ohne Lüftungsrost lieferbar
  • Auf Anfrage Deckel und Deckenplatte
    für Belastungsklasse A
    mit oder ohne Flacheiseneinfassung,
    mit Gussrahmen und Gussdeckel

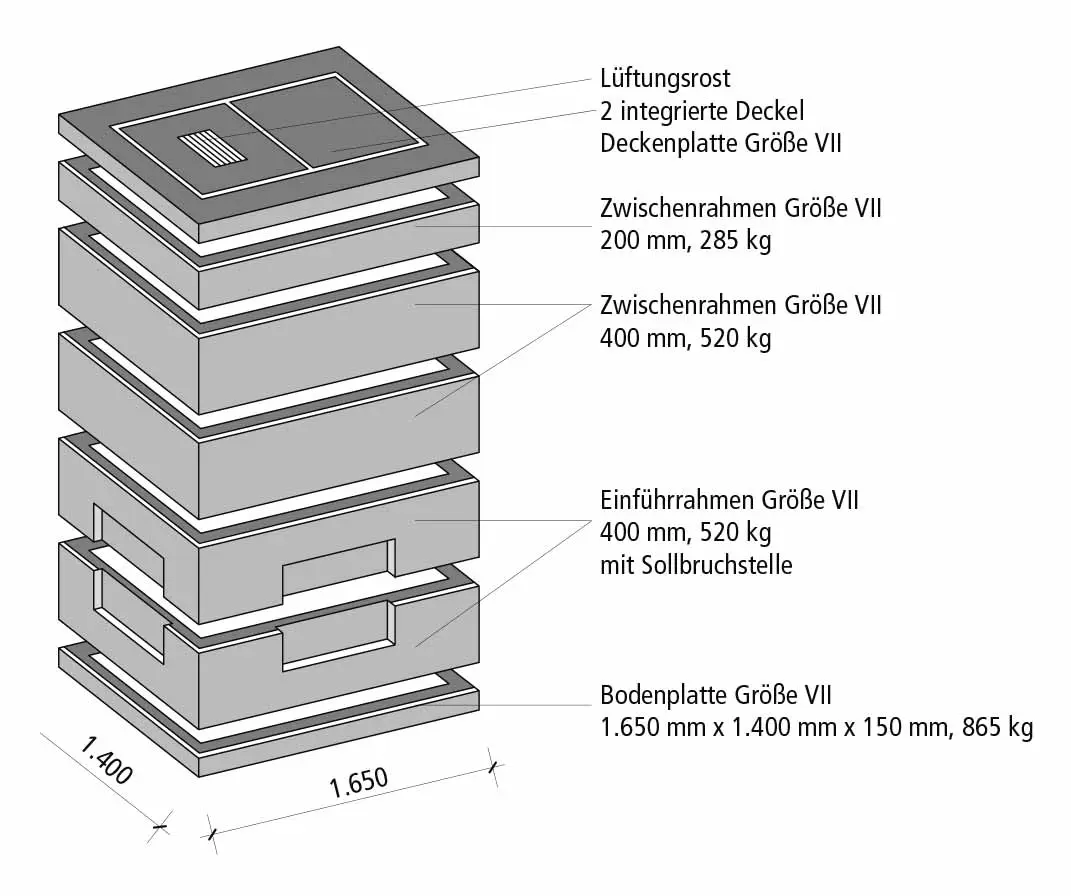

Technische Zeichnung eines Kabelaufbauschachts mit Abmessungen und Komponenten.

Spezifikationen Kabelaufbauschacht VII

ArtikelnummerTeilAbmessung
(mm)		Gewicht
(kg)
162 01 0501Bodenplatte1.650 x 1.400 x 150865
122 01 0502Einführrahmen1.650 x 1.400 x 400520
122 01 0503Zwischenrahmen1.650 x 1.400 x 200285
122 01 0504Zwischenrahmen1.650 x 1.400 x 400520
112 01 0505Deckenplatte1.650 x 1.400 x 230765
Deckenplatte2 Deckel*
ArtikelnummerBelastungsklasseMaterialAbmessung
(mm) 		Gewicht
(kg)		Abmessung
(mm) 		Gewicht/Stück
(kg)
112 01 0506AWinkeleisen1.650 x 1.400 x 150425765 x 830 x 70 100
112 01 0507BGuss1.650 x 1.400 x 230693765 x 830 x 70 128
112 01 0508DGuss1.650 x 1.400 x 230693765 x 830 x 110 176
112 01 0509A, KvZ eindeckligWinkeleisen1.650 x 1.400 x 150685765 x 830 x 70 100
112 01 0510A, KvZ zweideckligWinkeleisen1.650 x 1.400 x 150500765 x 830 x 70 100
112 01 0511B, KvZ eindeckligGuss1.650 x 1.400 x 230969765 x 830 x 70 128
112 01 0512B, KvZ zweideckligGuss1.650 x 1.400 x 230658765 x 830 x70 128
112 01 0513D, KvZ eindeckligGuss1.650 x 1.400 x 230969765 x 830 x 110 176
112 01 0514D, KvZ zweideckligGuss1.650 x 1.400 x 230658765 x 830 x 110 176
* lichte Einstiegsöffnung 1.400 mm x 700 mm
