Kabelaufbauschacht X

Lichte Weite 2.500 mm x 2.000 mm

Für Eisenbahnverkehr aus C35/45
Lichte Weite 2.500 mm x 2.000 mm, Wandstärke 150 mm
Größe der Sollbruchstelle 4x 930/250 mm

Sonderausführung:

  • Deckel ohne Lüftungsrost lieferbar
  • Auf Anfrage Deckel und Deckenplatte
    für Belastungsklasse A
    mit oder ohne Flacheiseneinfassung,
    mit Gussrahmen und Gussdeckel

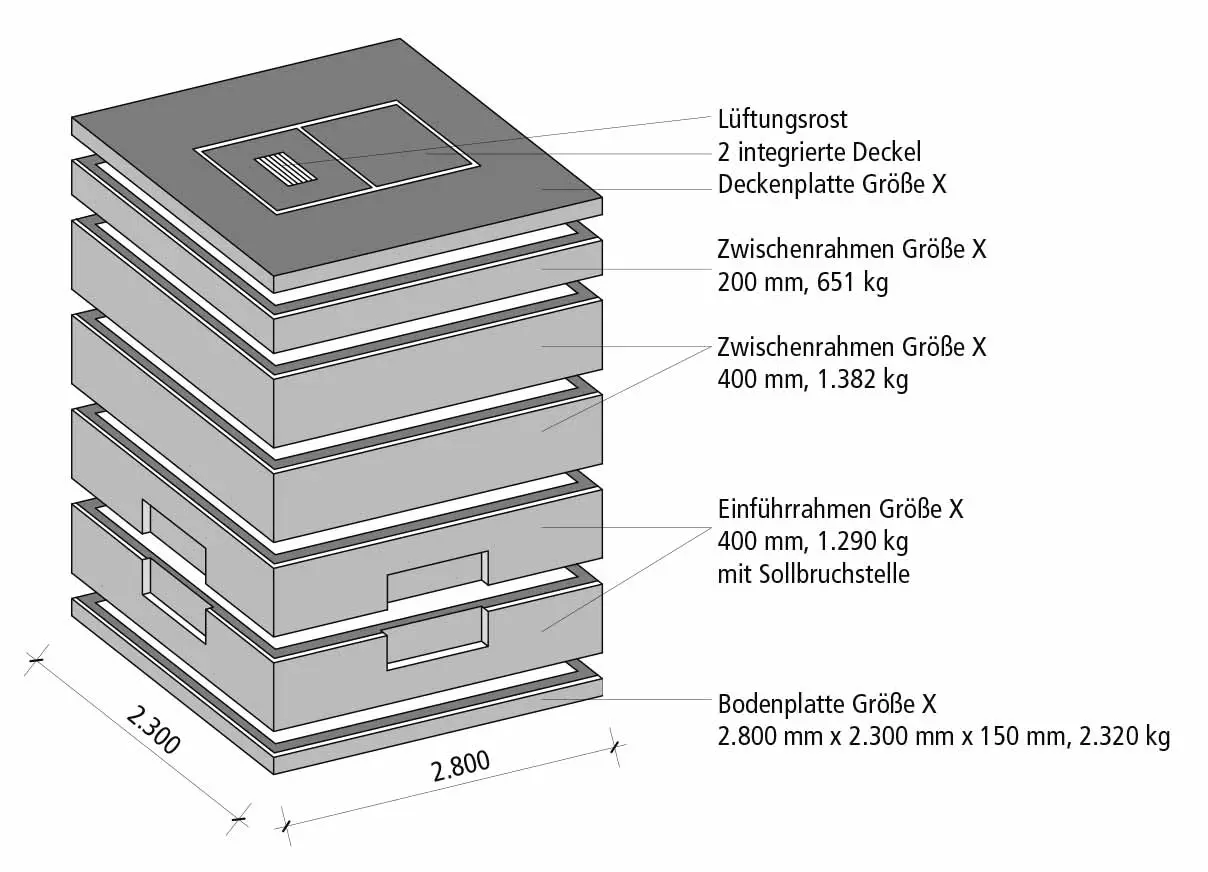

Technische Zeichnung eines Kabelaufbauschachts mit Abmessungen und Spezifikationen.

Spezifikationen Kabelaufbauschacht X

ArtikelnummerTeilAbmessung
(mm)		Gewicht
(kg)
072 01 0901Bodenplatte2.800 x 2.300 x 1502.320
072 01 0902Einführrahmen2.800 x 2.300 x 4001.290
072 01 0903Zwischenrahmen2.800 x 2.300 x 200651
072 01 0904Zwischenrahmen2.800 x 2.300 x 4001.382
072 01 0905Deckenplatte2.800 x 2.300 x 2002.691
Deckenplatte2 Deckel*
ArtikelnummerBelastungsklasseMaterialAbmessung
(mm) 		Gewicht
(kg)		Abmessung
(mm) 		Gewicht/Stück
(kg)
072 01 0906AWinkeleisen2.800 x 2.300 x 1201.421765 x 830 x 70 80
072 01 0907BGuss2.800 x 2.300 x 2002.345765 x 830 x 70 155
072 01 0908DGuss2.800 x 2.300 x 2002.347765 x 830 x 110 230
072 01 0909A, KvZ eindeckligWinkeleisen2.800 x 2.300 x 1201.421765 x 830 x 70 80
072 01 0910A, KvZ zweideckligWinkeleisen2.800 x 2.300 x 1201.421765 x 830 x 70 80
072 01 0911B, KvZ eindeckligGuss2.800 x 2.300 x 2002.345765 x 830 x 70 155
072 01 0912B, KvZ zweideckligGuss2.800 x 2.300 x 2002.345765 x 830 x 70 155
072 01 0913D, KvZ eindeckligGuss2.800 x 2.300 x 2002.347765 x 830 x 110 230
072 01 0914D, KvZ zweideckligGuss2.800 x 2.300 x 2002.347765 x 830 x 110 230
* lichte Einstiegsöffnung 1.400 mm x 700 mm
