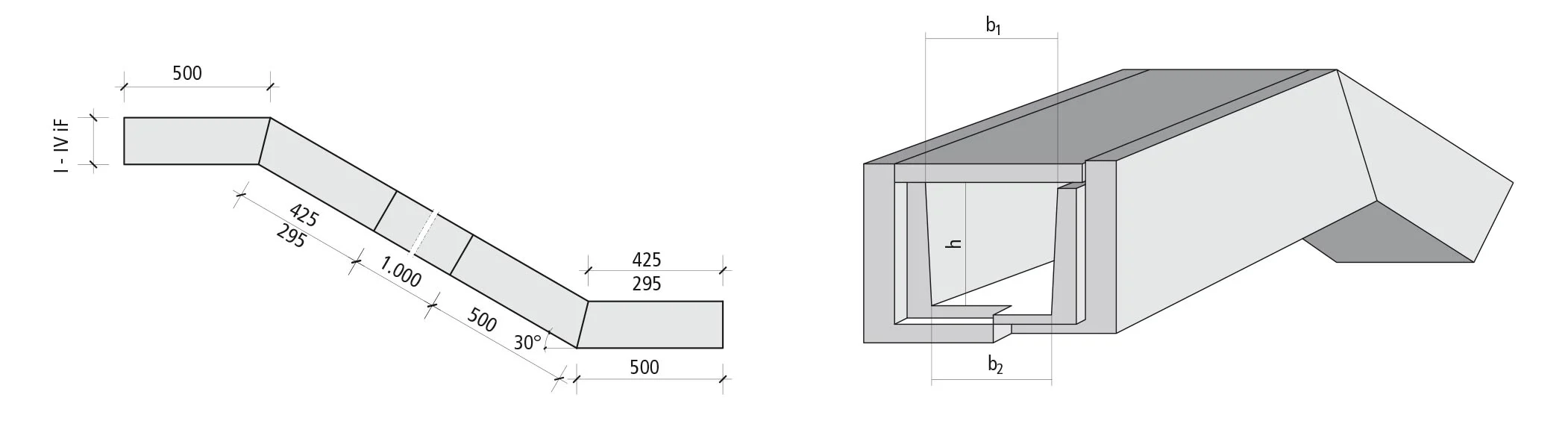

Absenkungsbausatz 30°
für Betonkabelkanal mit innenliegendem Deckel
Bestandteile:
Trogteilstück
- 2 Teilstücke mit einer abgeschrägten Stirnseite zur Senkrechten hin, ohne Falzausbildung
- Falzausbildung der anderen Stirnseiten entsprechend den Normaltrögen
- Deckelauflager entsprechend den Trogkanälen mit innenliegendem Deckelauflagerfalz
Deckel
- 2 Deckel, 60 mm dick
- Länge entsprechend den Trogteilen
- Bewehrt für eine Einzellast von 10 kN, außer I iF
Spezifikationen Absenkungsbausatz 30°
| Absenkungsbausatz 30°, komplett | Einzelteile | |||||
|---|---|---|---|---|---|---|
| Artikelnummer | Größe | lichte Breite | lichte Höhe | Gewicht/Stück | Teil | Gewicht/Stück |
| b1/b2 (mm) | h (mm) | (kg) | (kg) | |||
| 141 05 2101 | I iF | 100/ 90 | 160 | 102 | Trog | 42 |
| 131 05 2102 | Deckel | 9 | ||||
| 141 05 2201 | II iF | 240/230 | 155 | 168 | Trog | 65 |
| 131 05 2202 | Deckel | 19 | ||||
| 141 05 2301 | III iF | 240/230 | 260 | 178 | Trog | 70 |
| 131 05 2202 | Deckel | 19 | ||||
| 141 05 2401 | IIIa iF | 355/345 | 155 | 204 | Trog | 75 |
| 131 05 2402 | Deckel | 27 | ||||
| 071 05 2501 | IV iF | 540/530 | 160 | 266 | Trog | 90 |
| 131 05 2502 | Deckel | 43 | ||||
