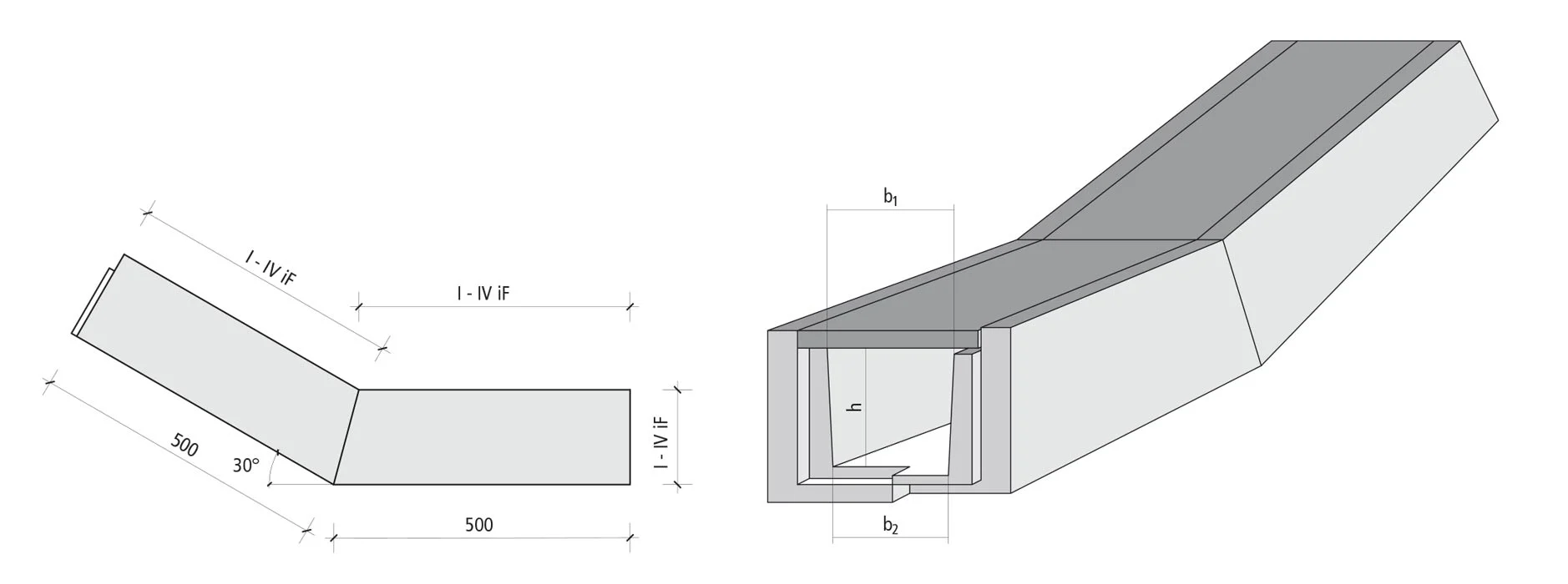

Anhebungsbausatz 30°
für Betonkabelkanal mit innenliegendem Deckel
Bestandteile:
Trogteilstück
- 2 Teilstücke mit einer abgeschrägten Stirnseite zur Senkrechten hin, ohne Falzausbildung
- Falzausbildung der anderen Stirnseiten entsprechend den Normaltrögen
- Deckelauflager entsprechend den Trogkanälen mit innenliegendem Deckelauflagerfalz
Deckel
- 2 Deckel, 60 mm dick
- Länge entsprechend den Trogteilen
- Bewehrt für eine Einzellast von 10 kN, außer I iF
Spezifikationen Anhebungsbausatz 30°
| Anhebungsbausatz 30°, komplett | Einzelteile | ||||||
|---|---|---|---|---|---|---|---|
| Artikelnummer | Größe | lichte Breite | lichte Höhe | Gewicht/Stück | Teil | Gewicht/Stück | |
| b1/b2 (mm) | h (mm) | (kg) | (kg) | ||||
| 141 04 1601 | I iF | 100/90 | 160 | 102 | Trog | 42 | |
| 131 04 1602 | Deckel | 9 | |||||
| 141 04 1701 | II iF | 240/230 | 155 | 168 | Trog | 65 | |
| 131 04 1702 | Deckel | 19 | |||||
| 141 04 1801 | III iF | 240/230 | 260 | 178 | Trog | 70 | |
| 131 04 1702 | Deckel | 19 | |||||
| 141 04 1901 | IIIa iF | 355/345 | 155 | 204 | Trog | 75 | |
| 131 04 1902 | Deckel | 27 | |||||
| 071 04 2001 | IV iF | 540/530 | 160 | 266 | Trog | 90 | |
| 131 04 2002 | Deckel | 43 | |||||
