Betonkabelkanal
mit innenliegendem Deckel
Betonkanal in Anlehnung an BZA-Zeichnung S 4201.05.1 und S 4201.06.1 Trogkanal mit innenliegendem Deckelauflagerfalz aus C30/37
Bestandteile:
Trog
- mit versetztem Falz an den Stirnseiten und innenliegendem Deckelauflagerfalz
- ohne Bewehrung
- keine Bodenaussparung
Deckel
- mit beiderseitigem Auflagerfalz, 5 mm tief, 60 mm dick
- Größe I iF unbewehrt, Größen II iF und IV iF konstruktiv bewehrt
- Bruchlast (punktförmig) > 10 kN
Spezifikationen Betonkabelkanal
| Betonkabelkanal mit innenliegendem Deckel | |||||||
|---|---|---|---|---|---|---|---|

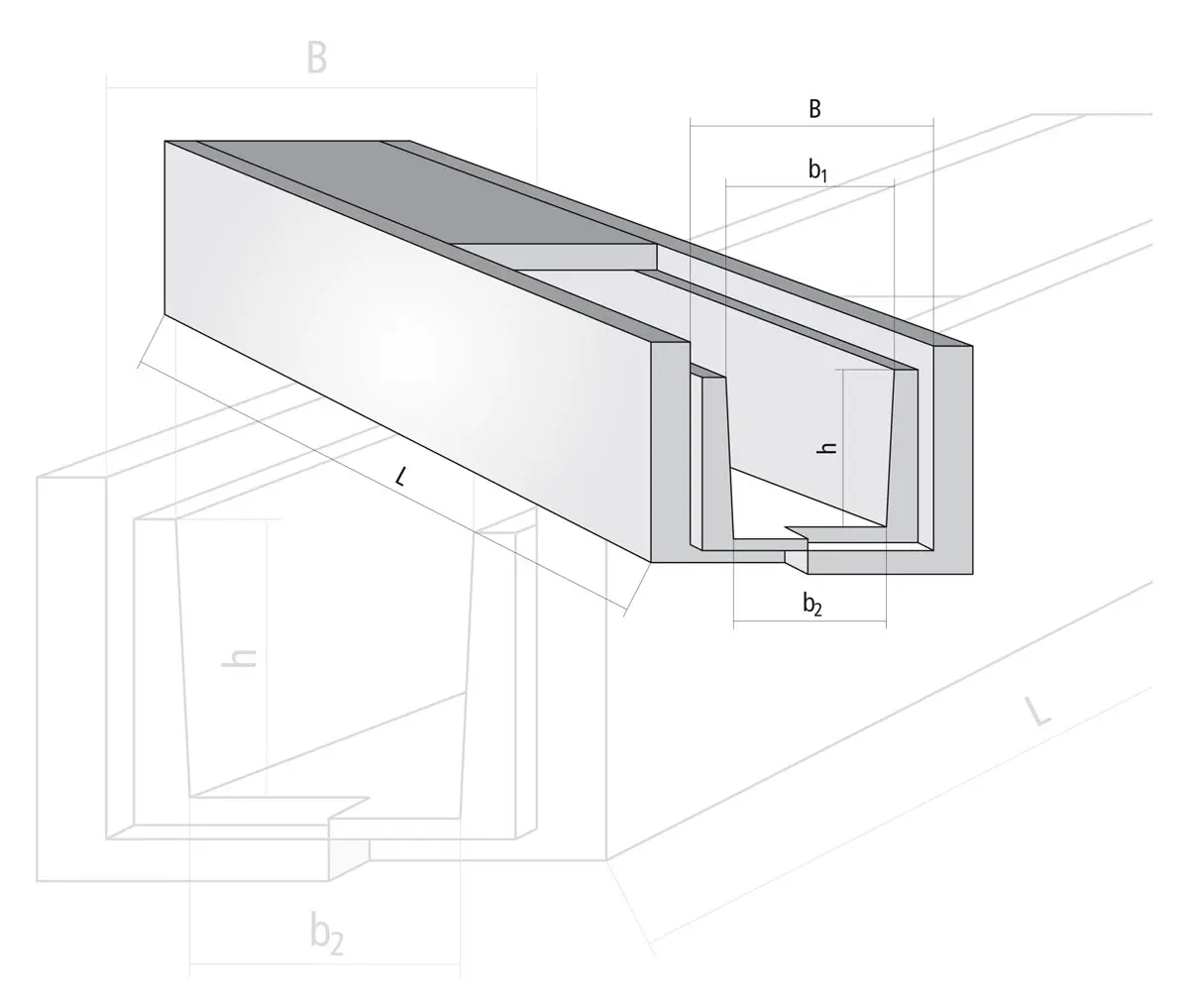

| Artikelnummer | Größe | Teil | Länge | lichte Breite | lichte Breite | lichte Höhe | Gewicht/Stück |
| L (mm) | b1 (mm) | b2 (mm) | h (mm) | (kg) | |||
| 141 01 0101 | I iF | Trog | 1.000 | 100 | 90 | 160 | 84 |
| 131 01 0102 | Deckel | 500 | 138 | 9 | |||
| 141 01 0201 | II iF | Trog | 1.000 | 240 | 230 | 155 | 130 |
| 131 01 0202 | Deckel | 500 | 285 | 19 | |||
| 141 01 0301 | III iF | Trog | 1.000 | 240 | 220 | 260 | 180 |
| 131 01 0202 | Deckel | 500 | 285 | 19 | |||
| 141 01 0401 | IIIa iF | Trog | 1.000 | 355 | 345 | 155 | 150 |
| 131 01 0402 | Deckel | 500 | 400 | 27 | |||
| 071 01 0501 | IV iF | Trog | 1.000 | 540 | 530 | 160 | 180 |
| 131 01 0502 | Deckel | 500 | 585 | 43 | |||
