Betonkabelkanal aus Beton C30/37, bewehrt entsprechend der Beanspruchung
Zum Einbau auf Brücken als aufgesetzter Kabelkanal
Standardausführung pro lfd. m Kanal bestehend aus 2 Trögen, 2 Deckel und 2,00 m Teerstrick
Anhebungs- und Absenkungsbausatz auf Anfrage

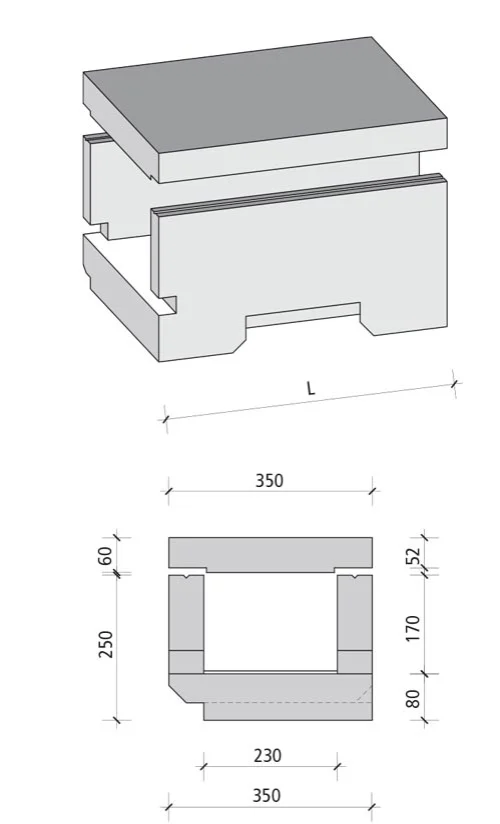

Trog | Baulänge 500 mm |
|---|---|
Wandstärke 60 mm | |
Bodenstärke 80/90 mm, Trogboden mit Gefälle | |
Stirnseiten ohne Falzausbildung | |
Deckel | Baulänge 500 mm, 350 mm breit, 60 mm dick
|
Mit Auflagerfalz | |
Mit beiderseitigem Auflagerfalz von 8 mm Tiefe | |
Konstruktiv bewehrt | |
Bruchlast > 10 kN | |
Teerstrick | Durchmesser ca. 12 mm |
Aus Jute gedreht und mit Öl getränkt |
| Artikelnummer | Teil | Länge (mm) | Gewicht (kg/Stück) | Gesamtgewicht (kg/lfd. m) |
|---|---|---|---|---|
| Kabelkanal | ||||
| 121 11 4601 | Trog | 500 | 60 | 170 |
| 121 11 4602 | Deckel | 500 | 25 | |
| 071 11 4603 | Teerstrick | 2.000 | ||
| Anhebungsbausatz | ||||
| 161 11 9601 | Trog | 65 | ||
| 161 11 9602 | Deckel | 65 | ||
| 071 11 4603 | Teerstrick | 25 | ||
| Absenkungsbausatz | ||||
| 161 11 9701 | Trog | 80 | ||
| 161 11 9702 | Deckel | 80 | ||
| 071 11 4603 | Teerstrick | 21 | ||
