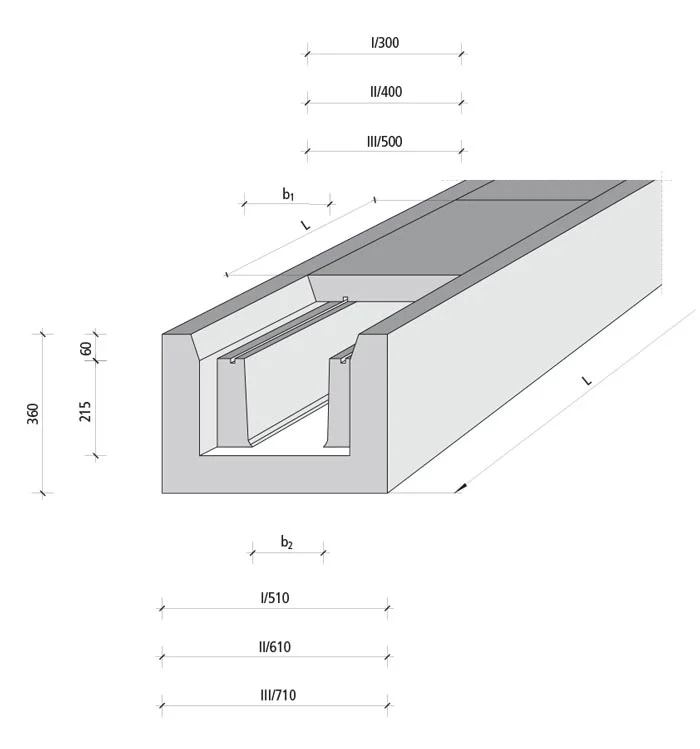

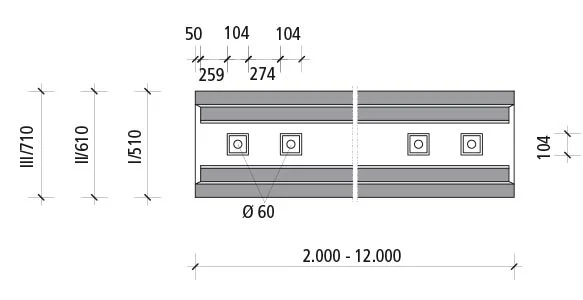

Trog | Baulänge 2,00 m bis 12,00 m |
|---|---|
Deckel | Baulänge 500 mm, 60 mm hoch
|
Mit Auflagerfalz | |
Konstruktiv bewehrt | |
Bruchlast > 10 kN | |
Fundament | Baulänge 540 mm, 540 mm breit, 800 mm hoch |
| Artikelnummer | Teil | Länge | lichte Breite | Gewicht |
|---|---|---|---|---|
| Größe 1 | L (mm) | b1/b2 (mm) | (kg) | |
| 151 12 4701 | Brücke | 2.000 | 200/170 | 635 |
| 121 12 4702 | Deckel | 500 | 23 | |
| 151 12 4801 | Brücke | 3.000 | 200/170 | 953 |
| 121 12 4702 | Deckel | 500 | 23 | |
| 151 12 4901 | Brücke | 4.000 | 200/170 | 1.260 |
| 121 12 4702 | Deckel | 500 | 23 | |
| 151 12 5001 | Brücke | 5.000 | 200/170 | 1.575 |
| 121 12 4702 | Deckel | 500 | 23 | |
| 151 12 5101 | Brücke | 6.000 | 200/170 | 1.890 |
| 121 12 4702 | Deckel | 500 | 23 | |
| 151 12 5201 | Brücke | 7.000 | 200/170 | 2.205 |
| 121 12 4702 | Deckel | 500 | 23 | |
| 151 12 5301 | Brücke | 8.000 | 200/170 | 2.525 |
| 121 12 4702 | Deckel | 500 | 23 | |
| 151 12 5401 | Brücke | 9.000 | 200/170 | 2.850 |
| 121 12 4702 | Deckel | 500 | 23 | |
| 151 12 5501 | Brücke | 10.000 | 200/170 | 3.150 |
| 121 12 4702 | Deckel | 500 | 23 | |
| 151 12 5601 | Brücke | 11.000 | 200/170 | 3.480 |
| 121 12 4702 | Deckel | 500 | 23 | |
| 151 12 5701 | Brücke | 12.000 | 200/170 | 3.800 |
| 121 12 4702 | Deckel | 500 | 23 | |
| 111 12 8000 | Fundament | 640 | ||
| Artikelnummer | Teil | Länge | lichte Breite | Gewicht |
| Größe 2 | L (mm) | b1/b2 (mm) | (kg) | |
| 151 12 5801 | Brücke | 2.000 | 300/270 | 750 |
| 121 12 5802 | Deckel | 500 | 30 | |
| 151 12 5901 | Brücke | 3.000 | 300/270 | 1.125 |
| 121 12 5802 | Deckel | 500 | 30 | |
| 151 12 6001 | Brücke | 4.000 | 300/270 | 1.500 |
| 121 12 5802 | Deckel | 500 | 30 | |
| 151 12 6101 | Brücke | 5.000 | 300/270 | 1.850 |
| 121 12 5802 | Deckel | 500 | 30 | |
| 151 12 6201 | Brücke | 6.000 | 300/270 | 2.225 |
| 121 12 5802 | Deckel | 500 | 30 | |
| 151 12 6301 | Brücke | 7.000 | 300/270 | 2.630 |
| 121 12 5802 | Deckel | 500 | 30 | |
| 151 12 6401 | Brücke | 8.000 | 300/270 | 2.950 |
| 121 12 5802 | Deckel | 500 | 30 | |
| 151 12 6501 | Brücke | 9.000 | 300/270 | 3.300 |
| 121 12 5802 | Deckel | 500 | 30 | |
| 151 12 6601 | Brücke | 10.000 | 300/270 | 3.650 |
| 121 12 5802 | Deckel | 500 | 30 | |
| 151 12 6701 | Brücke | 11.000 | 300/270 | 4.000 |
| 121 12 5802 | Deckel | 500 | 30 | |
| 151 12 6801 | Brücke | 12.000 | 300/270 | 4.350 |
| 121 12 5802 | Deckel | 500 | 30 | |
| 111 12 8000 | Fundament | 640 | ||
| Artikelnummer | Teil | Länge | lichte Breite | Gewicht |
| Größe 3 | L (mm) | b1/b2 (mm) | (kg) | |
| 12 6901 | Brücke | 2.000 | 400/370 | 695 |
| 121 12 6902 | Deckel | 500 | 37 | |
| 151 12 7001 | Brücke | 3.000 | 400/370 | 1.030 |
| 121 12 6902 | Deckel | 500 | 37 | |
| 151 12 7101 | Brücke | 4.000 | 400/370 | 1.350 |
| 121 12 6902 | Deckel | 500 | 37 | |
| 151 12 7201 | Brücke | 5.000 | 400/370 | 1.740 |
| 121 12 6902 | Deckel | 500 | 37 | |
| 151 12 7301 | Brücke | 6.000 | 400/370 | 2.055 |
| 121 12 6902 | Deckel | 500 | 37 | |
| 151 12 7401 | Brücke | 7.000 | 400/370 | 2.400 |
| 121 12 6902 | Deckel | 500 | 37 | |
| 151 12 7501 | Brücke | 8.000 | 400/370 | 2.750 |
| 121 12 6902 | Deckel | 500 | 37 | |
| 151 12 7601 | Brücke | 9.000 | 400/370 | 3.120 |
| 121 12 6902 | Deckel | 500 | 37 | |
| 151 12 7701 | Brücke | 10.000 | 400/370 | 3.425 |
| 121 12 6902 | Deckel | 500 | 37 | |
| 151 12 7801 | Brücke | 11.000 | 400/370 | 3.768 |
| 121 12 6902 | Deckel | 500 | 37 | |
| 151 12 7901 | Brücke | 12.000 | 400/370 | 4.160 |
| 121 12 6902 | Deckel | 500 | 37 | |
| 111 12 8000 | Fundament | 640 |
