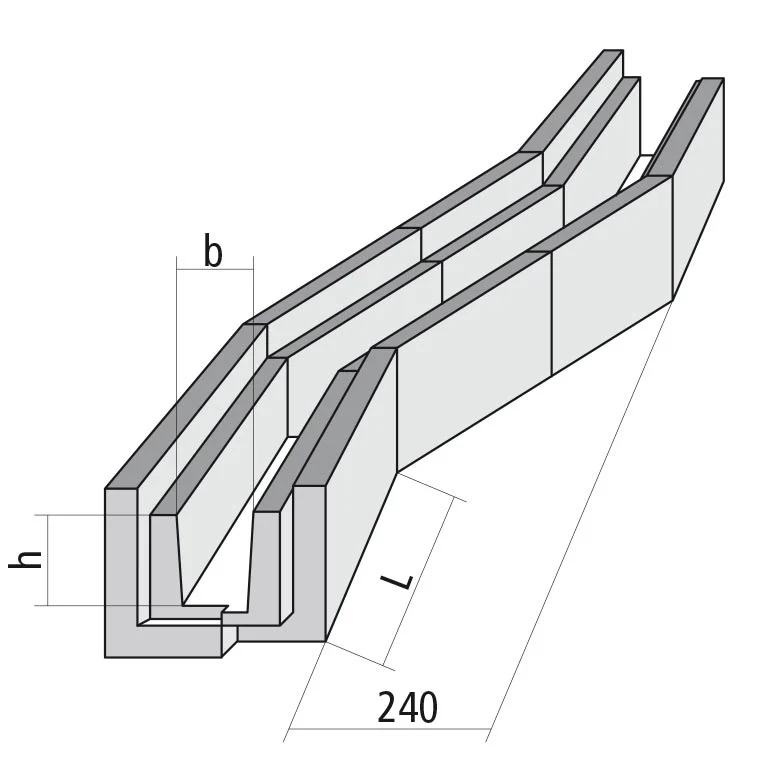

Umleitungsbausatz 15°
für Betonkabelkanal mit innenliegendem Deckel
Umleitungsbausatz 15° mit innenliegendem Deckelauflagerfalz zum Umgehen von Hindernissen
Bestandteile:
Trogteilstück
- 2 Teilstücke, deren Stoßflächen um 7,5° abgeschrägt sind
- Achsabweichung 15° (nicht bewehrt)
- Abgeschrägte Stirnseiten ohne Falzbildung
- Deckelauflagerflächen sowie die Falzausbildung der anderen Stirnseiten
entsprechend den Normaltrögen
Deckel
- 2 Deckel, 60 mm dick
- Konstruktiv bewehrt, außer I iF
- Bruchlast > 10 kN
- eine Seite entsprechend den Trogteilstücken abgeschrägt
Spezifikationen Umleitungsbausatz 15°
| Umleitungsbausatz 15° komplett | Einzelteile | ||||||
|---|---|---|---|---|---|---|---|
| Artikelnummer | Größe | Breite | Höhe | Gewicht/Stück | Teil | Länge | Gewicht/Stück |
| b (mm) | h (mm) | (kg) | L (mm) | (kg) | |||
| 141 02 0601 | I iF | 100 | 160 | 92 | Trog | 485/456 | 38 |
| 131 02 0602 | Deckel | 479/461 | 8 | ||||
| 141 02 0701 | II iF | 240 | 155 | 154 | Trog | 485/432 | 59 |
| 131 02 0702 | Deckel | 477/440 | 18 | ||||
| 141 02 0801 | III iF | 240 | 260 | 202 | Trog | 485/432 | 83 |
| 131 02 0702 | Deckel | 477/440 | 18 | ||||
| 141 02 0901 | IIIa iF | 355 | 155 | 186 | Trog | 485/417 | 68 |
| 131 02 0902 | Deckel | 477/424 | 25 | ||||
| 071 02 1001 | IV iF | 540 | 160 | 246 | Trog | 485/393 | 87 |
| 131 02 1002 | Deckel | 477/400 | 36 | ||||

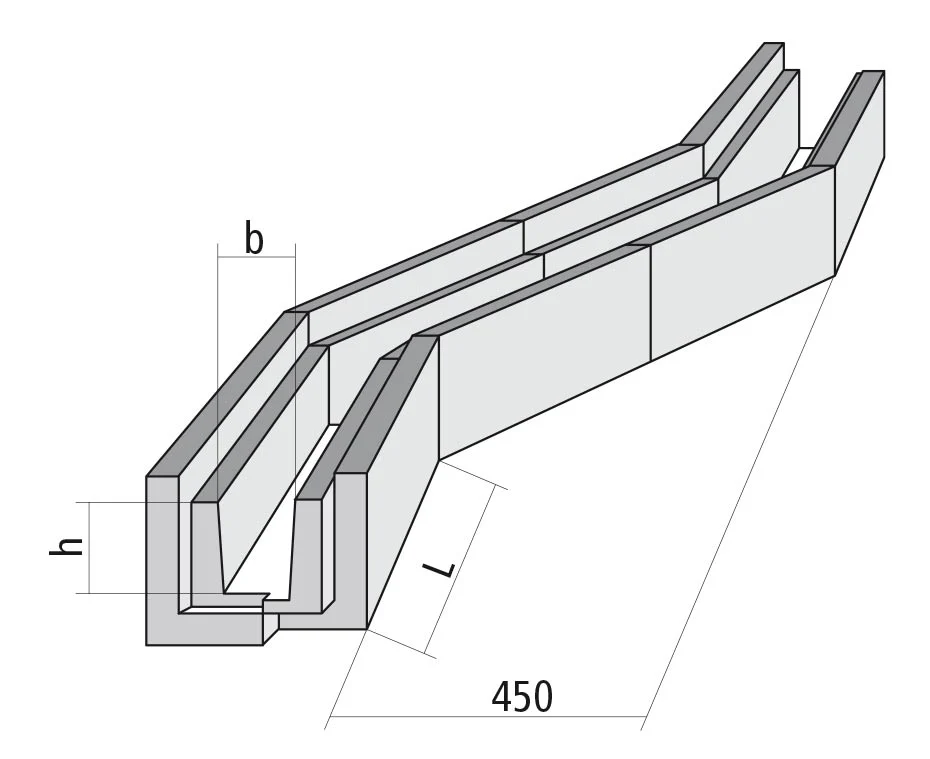

Umleitungsbausatz 30°
für Betonkabelkanal mit innenliegendem Deckel
Umleitungsbausatz 30° mit innenliegendem Deckelauflagerfalz zum Umgehen von Hindernissen
Bestandteile:
Trogteilstück
- 2 Teilstücke, deren Stoßflächen um 7,5° abgeschrägt sind
- Achsabweichung 30° (nicht bewehrt)
- Abgeschrägte Stirnseiten ohne Falzbildung
- Deckelauflagerflächen sowie die Falzausbildung der anderen Stirnseiten
entsprechend den Normaltrögen
Deckel
- 2 Deckel, 60 mm dick
- Konstruktiv bewehrt, außer I iF
- Bruchlast > 10 kN
- eine Seite entsprechend den Trogteilstücken abgeschrägt
Spezifikationen Umleitungsbausatz 30°
| Umleitungsbausatz 30°, komplett | Einzelteile | ||||||
|---|---|---|---|---|---|---|---|
| Artikelnummer | Größe | Breite | Höhe | Gewicht/Stück | Teil | Länge | Gewicht/Stück |
| b (mm) | h (mm) | (kg) | L (mm) | (kg) | |||
| 141 03 1101 | I iF | 100 | 160 | 90 | Trog | 485/426 | 37 |
| 131 03 1102 | Deckel | 474/437 | 8 | ||||
| 141 03 1201 | II iF | 240 | 155 | 144 | Trog | 485/378 | 55 |
| 131 03 1202 | Deckel | 469/393 | 17 | ||||
| 141 03 1301 | III iF | 240 | 260 | 190 | Trog | 485/378 | 78 |
| 131 03 1202 | Deckel | 469/393 | 17 | ||||
| 141 03 1401 | IIIa iF | 355 | 155 | 172 | Trog | 485/347 | 63 |
| 131 03 1402 | Deckel | 469/366 | 23 | ||||
| 071 03 1501 | IV iF | 540 | 160 | 218 | Trog | 485/297 | 78 |
| 131 03 1502 | Deckel | 469/312 | 31 | ||||
